江西美园电缆集团有限公司常用的线缆知识,值得收藏!

2020-03-25 14:44:32

江西美园电缆集团有限公司


江西美园电缆集团有限公司常用的线缆知识,值得收藏!


什么是电缆绞距


两根电线对绞节点的距离


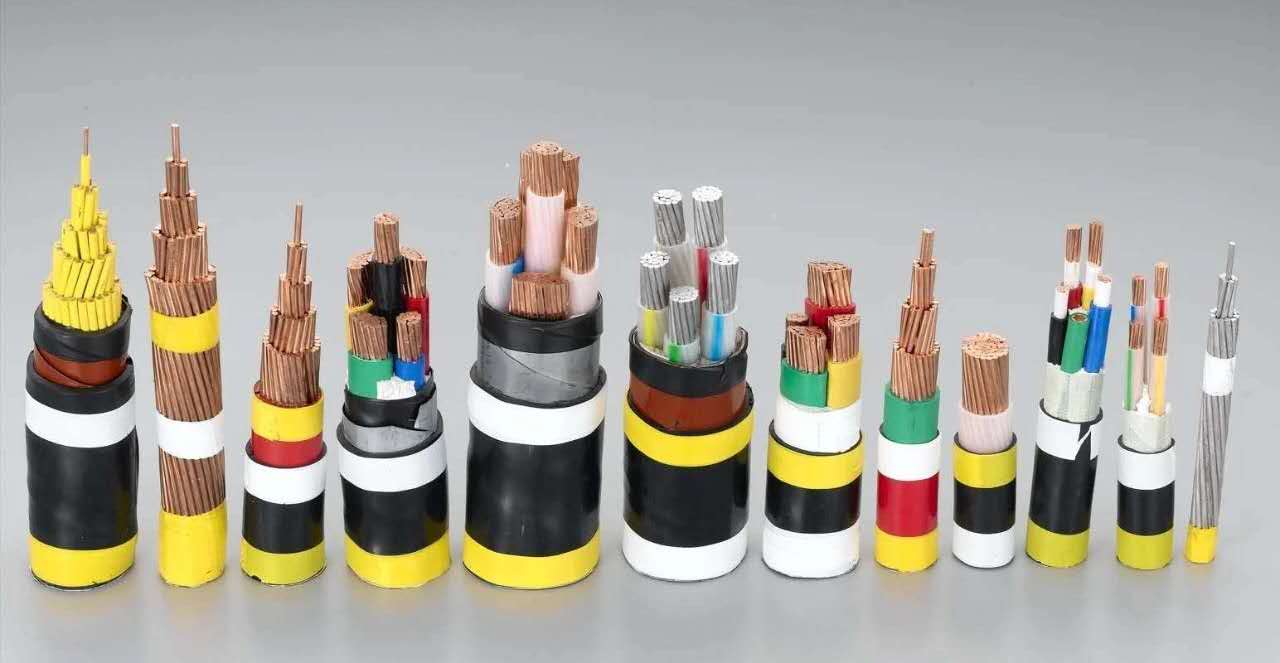

电线电缆是指用于电力、通信及相关传输用途的材料。“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线,没有绝缘的称为裸电线,其他的称为电缆;导体截面积较大的(大于6平方毫米) 称为大电线,较小的(小于或等于6平方毫米) 称为小电线,绝缘电线又称为布电线


电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆通信电缆与光缆。


电线电缆命名


电线电缆的完整命名通常较为复杂,所以人们有时用一个简单的名称(通常是一个类别的名称) 结合型号规格来代替完整的名称,如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善,可以说,只要写出电线电缆的标准型号规格,就能明确具体的产品,但它的完整命名是怎样的呢? 电线电缆产品的命名有以下原则:


1、产品名称中包括的内容


(1)产品应用场合或大小类名称


(2)产品结构材料或型式;


(3)产品的重要特征或附加特征


基本按上述顺序命名,有时为了强调重要或附加特征,将特征写到前面或相应的结构描述前。


2、结构描述的顺序


产品结构描述按从内到外的原则:导体-->绝缘-->内护层-->外护层-->铠装型式。


3、简化


在不会引起混淆的情况下,有些结构描述省写或简写,如汽车线、软线中不允许用铝导体,故不描述导体材料。


案例:


额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆


(太长了!)


“额定电压8.7/15kV”——使用场合/电压等级


“阻燃”——强调的特征


“铜芯”——导体材料


“交联聚乙烯绝缘”——绝缘材料


“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)


“聚氯乙烯护套”——内外护套材料(内外护套材料均一样,省写内护套材料)


“电力电缆”——产品的大类名称


与之对应的型号写为ZR-YJV22-8.7/15,型号的写法见下面的说明。


型号


电线电缆的型号组成与顺序如下:


[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]


1-5项和第7项用拼音字母表示,高分子材料用英文名的第位字母表示,每项可以是1-2个字母;第6项是1-3个数字。


型号中的省略原则:电线电缆产品中铜是主要使用的导体材料,故铜芯代号T 省写,但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号,电气装备用电线电缆类和通信电缆类也不列明,但列明小类或系列代号等。


第7项是各种特殊使用场合或附加特殊使用要求的标记,在“-”后以拼音字母标记。有时为了突出该项,把此项写到最前面。如ZR-(阻燃) 、NH-(耐火) 、WDZ-(低烟无卤、企业标准) 、-TH(湿热地区用) 、FY-(防白蚁、企业标准) 等。


数字标记 铠装层 外被层或外护套


0 无 ---


1 联锁铠装 纤维外被


2 双层钢带 聚氯乙烯外套


3 细圆钢丝 聚乙烯外套


4 粗圆钢丝


5 皱纹(轧纹) 钢带


6 双铝(或铝合金) 带


8 铜丝编织


9 钢丝编织


电线电缆的应用主要分为三大类


1、电力系统


电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。


2、信息传输系统


用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。


3、机械设备、仪器仪表系统


此部分除架空裸电线外几乎其他所有产品均有应用,但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。


电线电缆产品主要分为五大类


1、裸电线及裸导体制品


本类产品的主要特征是:纯的导体金属,无绝缘及护套层,如钢芯铝绞线、铜铝汇流排、电力机车线等;加工工艺主要是压力加工,如熔炼、压延、拉制、绞合/紧压绞合等;产品主要用在城郊、农村、用户主线、开关柜等。


2、电力电缆


本类产品主要特征是:在导体外挤(绕)包绝缘层,如架空绝缘电缆,或几芯绞合(对应电力系统的相线、零线和地线),如二芯以上架空绝缘电缆,或再增加护套层,如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出(绕包)、成缆、铠装、护层挤出等,各种产品的不同工序组合有一定区别。


产品主要用在发、配、输、变、供电线路中的强电电能传输,通过的电流大(几十安至几千安)、电压高(220V 至500kV 及以上)。


3、电气装备用电线电缆


该类产品主要特征是:品种规格繁多,应用范围广泛,使用电压在1kV 及以下较多,面对特殊场合不断衍生新的产品,如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。


4、通讯电缆及光纤(简略介绍)


随着近二十多年来,通讯行业的飞速发展,产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆,甚至组合通讯缆等。


该类产品结构尺寸通常较小而均匀,制造精度要求高。


5、电磁线(绕组线)


主要用于各种电机、仪器仪表等。


电线电缆的衍生/新产品


电线电缆的衍生/新产品主要是因应用场合、应用要求不同及装备的方便性和降低装备成本等的要求,而采用新材料、特殊材料、或改变产品结构、或提高工艺要求、或将不同品种的产品进行组合而产生。


采用不同材料如阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温线缆等;


改变产品结构如:耐火电缆等;


提高工艺要求如:医用线缆等;


组合产品如:OPGW 等;


方便安装和降低装备成本如:预制分支电缆等。


电缆电线分类


1、常用的电线、电缆按用途分有哪些种类? 答:按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。


2、绝缘电线有哪几种? 答:常有的绝缘电线有以下几种:聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。


3、电缆桥架适合于何种场合? 答:电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆,亦可用于电信、广播电视等部门在室内外架设。


4、电缆附件有哪些? 答:常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。


5、什么叫电缆中间接头? 答:连接电缆与电缆的导体、绝缘屏蔽层和保护层,以使电缆线路连接的装置,称为电缆中间接头。


电缆的型号由八部分组成:


一、用途代码-不标为电力电缆,K 为控制缆,P 为信号缆;


二、绝缘代码-Z 油浸纸,X 橡胶,V 聚氯乙稀,YJ 交联聚乙烯


三、导体材料代码-不标为铜,L 为铝;


四、内护层代码-Q 铅包,L 铝包,H 橡套,V 聚氯乙稀护套


五、派生代码-D 不滴流,P 干绝缘;


六、外护层代码


七、特殊产品代码-TH 湿热带,TA 干热带;


八、额定电压-单位KV


有关电缆型号的问题


1、SYV :实心聚乙烯绝缘射频同轴电缆


2、SYWV(Y):物理发泡聚乙绝缘有线电视系统电缆,视频(射频)同轴电缆(SYV 、SYWV 、SYFV )适用于闭路监控及有线电视工程


SYWV (Y )、SYKV 有线电视、宽带网专用电缆 结构:(同轴电缆)单根无氧圆铜线+物理 发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)


3、信号控制电缆(RVV 护套线、RVVP 屏蔽线)适用于楼宇对讲、防盗报警、消防、自动抄表等工程


RVVP :铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压300V/300V 2-24芯 用途:仪器、仪表、对讲、监控、控制安装


4、RG :物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混合网(HFC )中传输数据模拟信号


5、KVVP :聚氯乙烯护套编织屏蔽电缆 用途:电器、仪表、配电装置的信号传输、控制、测量


6、RVV (227IEC52/53) 聚氯乙烯绝缘软电缆 用途:家用电器、小型电动工具、仪表及动 力照明


7、AVVR 聚氯乙烯护套安装用软电缆


8、SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的 分线盒接线用


9、RV 、RVP 聚氯乙烯绝缘电缆


10、RVS 、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆


11、BV 、BVR 聚氯乙烯绝缘电缆 用途:适用于电器仪表设备及动力照明固定布线用


12、RIB 音箱连接线(发烧线)


13、KVV 聚氯乙烯绝缘控制电缆 用途:电器、仪表、配电装置信号传输、控制、测量


14、SFTP 双绞线 传输电话、数据及信息网


15、UL2464 电脑连接线


16、VGA 显示器线


17、SYV 同轴电缆 无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)


18、SDFAVP 、SDFAVVP 、SYFPY 同轴电缆,电梯专用


19、JVPV 、JVPVP 、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
