江西美园电缆集团有限公司中低压电缆附件的基本知识

2020-03-25 15:17:12

江西美园电缆集团有限公司


江西美园电缆集团有限公司中低压电缆附件的基本知识


一、附件的基本概念和要求


1、基本概念


a、电缆附件:在电缆线路中各种电缆终端和接头的统称。


b、电缆终端头:安装在电缆线线路的末端与架空线或电气设备连接的一种装置。


c、电缆接头:指电缆与电缆之间相互连接的装置。


2、基本要求


a、江西美园电缆集团有限公司线芯连接要好


接触电阻应小而稳定,能经受故障电流的冲击,运行中的接头电阻不大于电缆线芯本身电阻的1.2倍。


b、绝缘性能


附件绝缘的耐压强度不应低于电缆本身,介质损耗应达到相应国家标准和厂家要求;户外部分还要考虑有严酷气候条件下能安全运行,一般应按电力部标准中三级污秽确定外绝缘长度,而外露导电部分对地距离和相间距离应符合下表的要求:


表  带电导体外露部分的相同及对地小距离


电压 / kV


1—3


6


10


20


35


63


110


户内 / mm


75


100


125


180


300


600


1000


户外 / mm


200


200


200


300


400


800


1200


c、密封性能


对于中低压电缆附件,由于XLPE绝缘电缆附件多为干式绝缘结构的附件,同时密封的主要作用就是防止运行中环境的潮气和导电介质浸入绝缘内部,引起树枝放电等危害。对于超高压电缆,如110kV及以上电压等级XLPE绝缘电缆,密封不但有上述作用,而且对防止附件内部充油的泄漏起关键作用。


d、良好的机械强度


附件在安装和运行状态下要受到很多外力作用,如人为内力、电动力等,特别是110kV以上电压等级电缆附件、电缆本身回缩、弹力等也对附件本身提出较高的要求。


二、电力电缆的基本类型及结构


1、电缆类型


1)挤包绝缘电缆


交联电缆:6kV以上


PVC电缆:1kV以下


橡胶电缆:10kV以下


2)油纸绝缘电缆:现很少使用


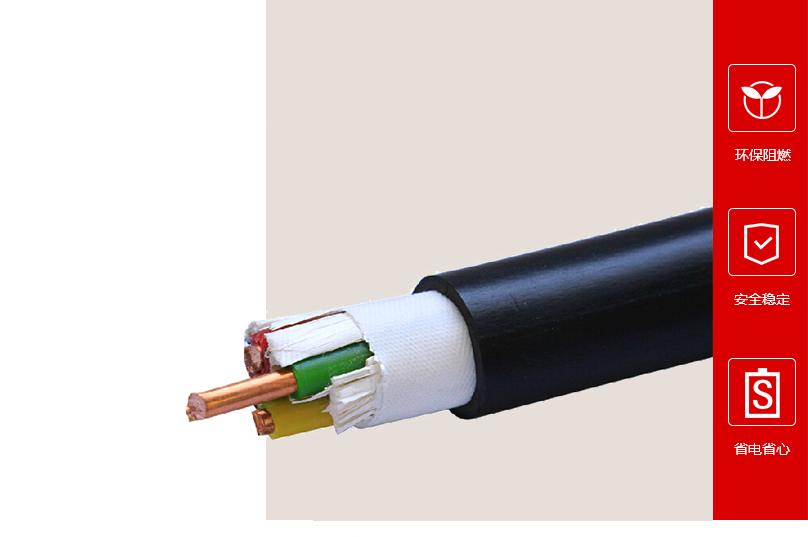

2、电缆结构及作用


以35kV单芯交联聚乙烯绝缘钢丝铠装聚氯乙烯护套电力电缆为例:


1)导体(紧压型线芯)的作用:


a、传送电流;


b、使外表面光滑,避免引起电场集中;


c、防止挤塑半导电屏蔽层时半导电料进入线芯;


d、可有效地防止水分顺线芯进入。


2)导电屏蔽层的作用:


a、屏蔽层具有均匀电场和降底线芯表面场强的作用;


b、提高了电缆局部放电的起始放电电压,减少局放的可能性;


c、抑制树枝生长;


d、热屏障作用。


3)绝缘层的作用:


绝缘是将高压电极与地电极可靠隔离的关键结构


a、 承受工作电压及各种过电压长期作用,因此其耐电强度与长期稳定性能是保证整个电缆完成输电任务的重要部分;


b、 能耐受发热导体的热作用保持应有的耐电强度


4)绝缘屏蔽层的作用:


保证能与绝缘紧密接触,克服了绝缘与金属无法紧密接触而产生气隙的弱点,而把气隙屏蔽在工作场强之外,在附件制作中也普遍采用这一技术。


5)金属屏蔽层的作用:


a、形成工作电场的低压电极,当局部有毛刺时也会形成电场强度很大的情况,因此也要力图使导体表面尽量做到光滑完整无毛刺;


b、提供电容电流及故障电流的通路,因此也有一定的截面要求。


6)护层(内、外护套、铠装)的作用:


是保护绝缘和整个电缆正常可靠工作的重要保证,针对各种环境使用条件设计有相应的护层结构,主要是机械保护(纵向、经向的外力作用)防水、防火、防腐蚀、防生物等,可以根据需要进行各种组合。


三、电缆附件的分类


1、按安装位置分类:


终端:户外、户内


接头:直通接头、绝缘接头、分支接头


2、按安装方式和使用材料分:


绕 包 式


瓷套式发


浇注式展


热缩式趋


预制式势


冷 缩 式


3、影响附件质量的主要因素


a、电气绝缘性能


b、热性能(抗老化性能、散热性能)


c、附件结构


d、安装工艺


e、环  境


四、电缆接头及终端的电场分布与结构特性:


1、电力线及等位线


为了分析电缆附件电场情况,通常用电力线及等位线(等电位线)来形象化的表示电场分布状况。


(1)、电力线与等位线直角相交(正交);


(2)、用电力线分析电场时,集中的部位电场强度高;


(3)、用等位线分析电场时,曲率半径愈小的地方场强越高。
