江西美园电缆集团有限公司电力电缆各型号代号说明

江西美园电缆集团有限公司电力电缆各型号代号说明

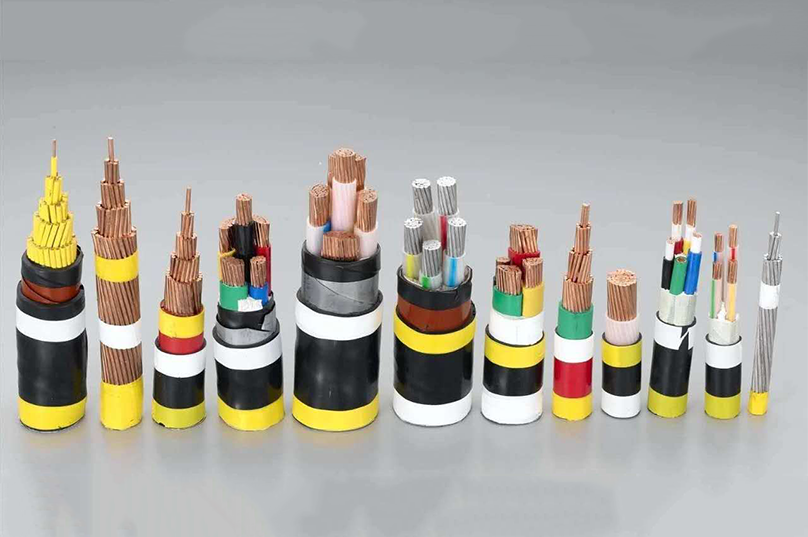

K -------控制电缆

V -------聚氯乙烯

V -------聚氯乙烯

P -------铜丝编织屏蔽

R -------软导体结构

Y -------聚乙烯

P2 -------铜带屏蔽

ZR -------阻燃电缆

YJ -------交联聚乙烯

Y -------聚乙烯

22 -------钢带铠装

NH -------耐火电缆

NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆

NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆

控制电缆

KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用途及使用特性

适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃，安装环境温度不低于0℃。

铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍，其它类型电缆的弯曲半径不小于电缆外径的6倍。

电力电缆 各型号中符号含义

T: 铜(一般省略，不写进型号中)

L: 铝

V:聚氯乙烯绝缘或护套

YJ: 交联聚氯乙烯绝缘

22: 钢带铠装

32: 细钢丝铠装

42: 粗钢丝铠装

R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套

B－平型（扁形）。

S－双绞型。A－镀锡或镀银。

F－耐高温

P－编织屏蔽P2－铜带屏蔽　P22－钢带铠装

Y—预制型、一般省略，或聚烯烃护套

FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同

YJ—交联聚乙烯绝缘

V—聚氯乙烯绝缘或护套

ZR—阻燃型

ZRK：系列代号，表示阻燃型控制电缆（其它类同）

NH—耐火型

WDZ—无卤低烟阻燃型

WDN—无卤低烟耐火型

例如：SYV 75-5-1(A、B、C）

S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编

75：75欧姆 5：线径为5MM 1：代表单芯

SYWV 75-5-1

S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套

75：75欧姆 5：线缆外径为5MM 1：代表单芯 来源:输配电设备网

例如：RVVP2*32/0.2 RVV2*1.0 BVR

R: 软线 VV:双层护套线 P屏蔽

2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM

ZR-RVS 2*24/0.12

ZR: 阻燃 R: 软线 S:双绞线

2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM

型号、名称

RV 铜芯氯乙烯绝缘连接电缆（电线）

AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）

RVB 铜芯聚氯乙烯平型连接电线

RVS 铜芯聚氯乙烯绞型连接电线

RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆

ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆

RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆

AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线

江西美园电缆集团有限公司规格表示法的含义

规格采用芯数、标称截面和电压等级表示

①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV

②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4*185+1*95 0.6/1KV

③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T

完整的型号规格表示法

因为分支电缆包含主干电缆和支线电缆。而且两者规格结构不同，因此有两种表示方法：

①将主干电缆和支线电缆分别表示，

如：干线电缆：FD-YJV-4*（1*185）+1*95 0.6/1KV

支线电缆：FD-YJV-4*（1*25）+1*16 0.6/1KV

这种方法在设计时尤为简明，可以方便地表示出支线规格的不同

②将主干电缆和支线电缆连同表示，如：FD-YJV-4*（1*185/25） +1*95/16 0.6/1KV

这种方法比较直观，但仅限于支线电缆为同一种规格的情况，无法表示支线的不同规格：

由于分支电缆主要由于1KV低压配电系统，因此，其额定电压0.6/1KV在设计标注时，可以省略。

二、产品型号中拼音字母所代表的意义（无括号的字）

A：（聚）胺（脂），安（装），铝塑料护套（Alpeth） 来源:输配电设备网

B：扁，半，编（织），泵、布、（聚）苯（乙烯），玻（璃纤维），补，平行

C：车、醇、采（掘机）、瓷、重（型），船用，蓄电（池），磁充，偿，（黄腊）绸，（三）醋（酸薄膜），自承式

D：带，（不）滴（流），灯，电，（冷）冻（即耐寒），丁（基橡皮），镀

E：二（层），野（外），对称结构（代号），乙（丙橡皮）（EPR）

F：（聚四）氟（乙烯），分（相），非（燃性），飞（机），泡沫聚乙烯（YF）

G：钢、沟、改（性漆）、管、高（压）

H：合（金），环（氧漆），焊、花、通讯电缆（用途代号），H（H型，即分相屏蔽结构），寒

J：绞、加（强），加（厚），锯，局（用）

K：（真）空，卡（普隆），控制，铠装，空心

L：铝、炉、腊（克）、沥（青）、（防）雷、磷

M：棉（纱）、麻、母（线）、帽、膜

N：（自）粘（性）、泥（炭）、（高阻）尼（线芯）、尼（龙）、耐火

O：同轴（结构代号）

P：排、（芯）屏（蔽）、配（线）、贫（泛浸渍，即干绝缘），信号电缆（用途代号）

Q：牵（引车）、漆、铅、轻（型）、气、汽（车），高（强度聚乙烯醇缩醛）

R：软、人（造）丝、日用（用途代号），（耐）热（化）。

S：刷，丝，射频（用途代号），双，钢塑料护层(Stalpeth)，低烟无卤阻燃护套

T：铜、梯、特、通、陶、电梯、探

U：矿、棉（指石棉），矿用（用途代号）

V：（P）V（C）（聚氯乙烯）

W：（地球）物（理）、皱纹护套、无（磁性）、（耐高）温、（野）外、石油（用途代号）

X：橡（力缆）、聚酰胺、橡（皮绝缘）

Y：硬，园，油，氧，（耐）油，移动（用途代号），聚乙烯，压

Z：（聚）酯，纸，（电）钻，中型，综（合）
