【美园电缆】火箭上用的电线电缆你了解过吗?

2022-09-19 09:56:42

航空航天在很多人看来是复杂神秘的工程,今天小编为大家揭示航天飞机内部电线电缆的神秘面纱。




航天飞机有效载重舱里的布线


我们先来看看航天飞机有效载重舱里面布线的样子。


火箭内部的电缆,光接口就有上百种,从研制到安装非常复杂,而且有些设备位置特殊,电缆不易接装。这也导致其外被材料多种多样,从硅胶、交联线到铁氟龙等,各有各的特点、各有各的用途。我们来看下苏联的暴风雪号航天飞机内部电缆的图片。

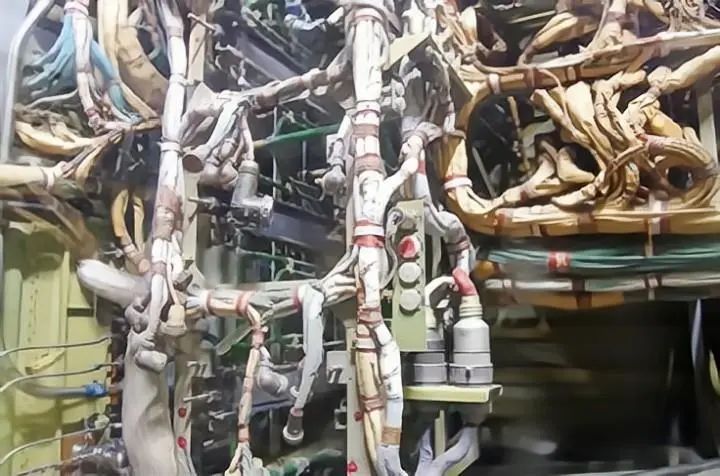

航天飞机有效载重舱内布线图(一)

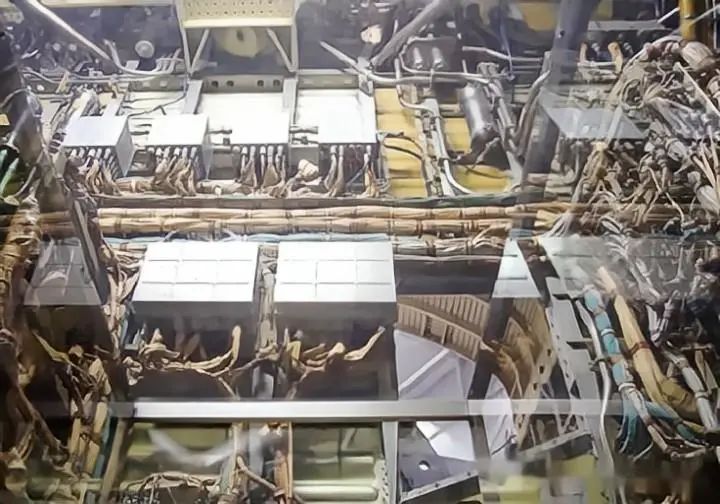

航天飞机有效载重舱内布线图(二)

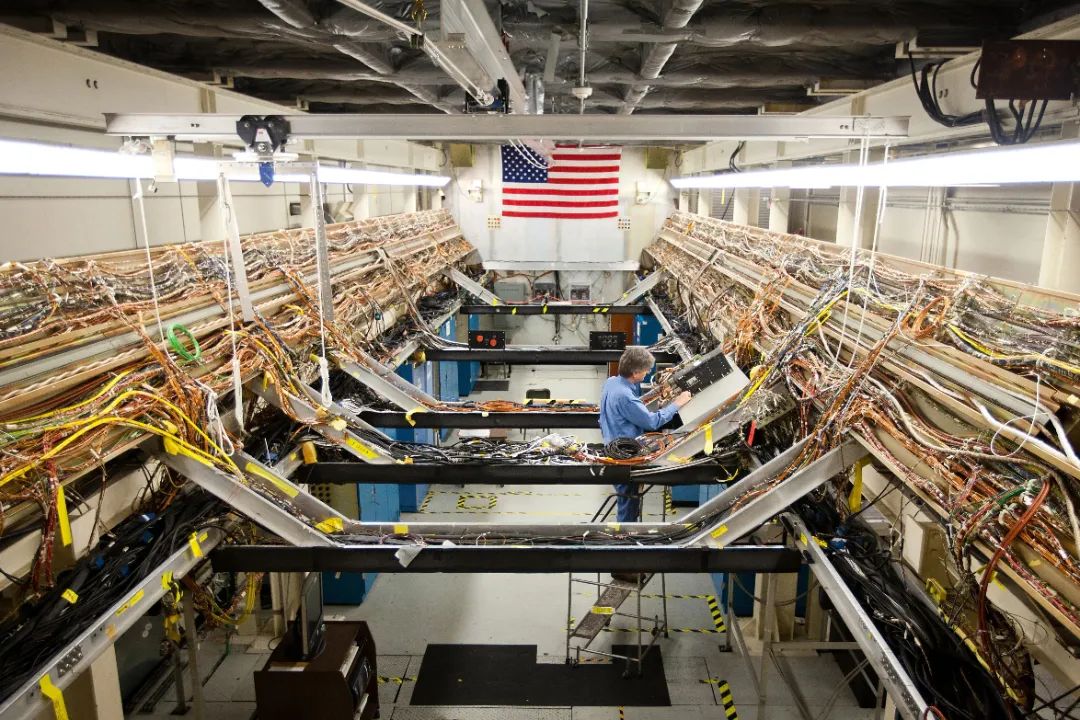

航天飞机有效载重舱内布线图(三)


火箭电气系统由控制系统、测量系统等多个系统组成,各个系统的设备之间,通过电缆架起一座座“桥梁”,实现数据的传输和能量的传递。而测量系统由于设备数量多,是火箭内部电缆数量、分支复杂的系统,数百根电缆密密麻麻遍布了全箭。比如,长征五号火箭全箭的电缆网超过300多束,其中测量系统电缆数就占了近70%,涉及到的电缆插头总数超过800多支。


未来,火箭的发展方向是无缆化。现阶段已经研制出新一代测量系统,该系统为各个设备装上蓄电池和收发装置,利用电磁感应原理,通过无线数据和激光在设备与设备之间架起一条无形的“高速公路”,信号和能量就可以在这条路上流通了。有了它,火箭测量系统无需一根电缆,就能完成遥测信号和能量传输。
